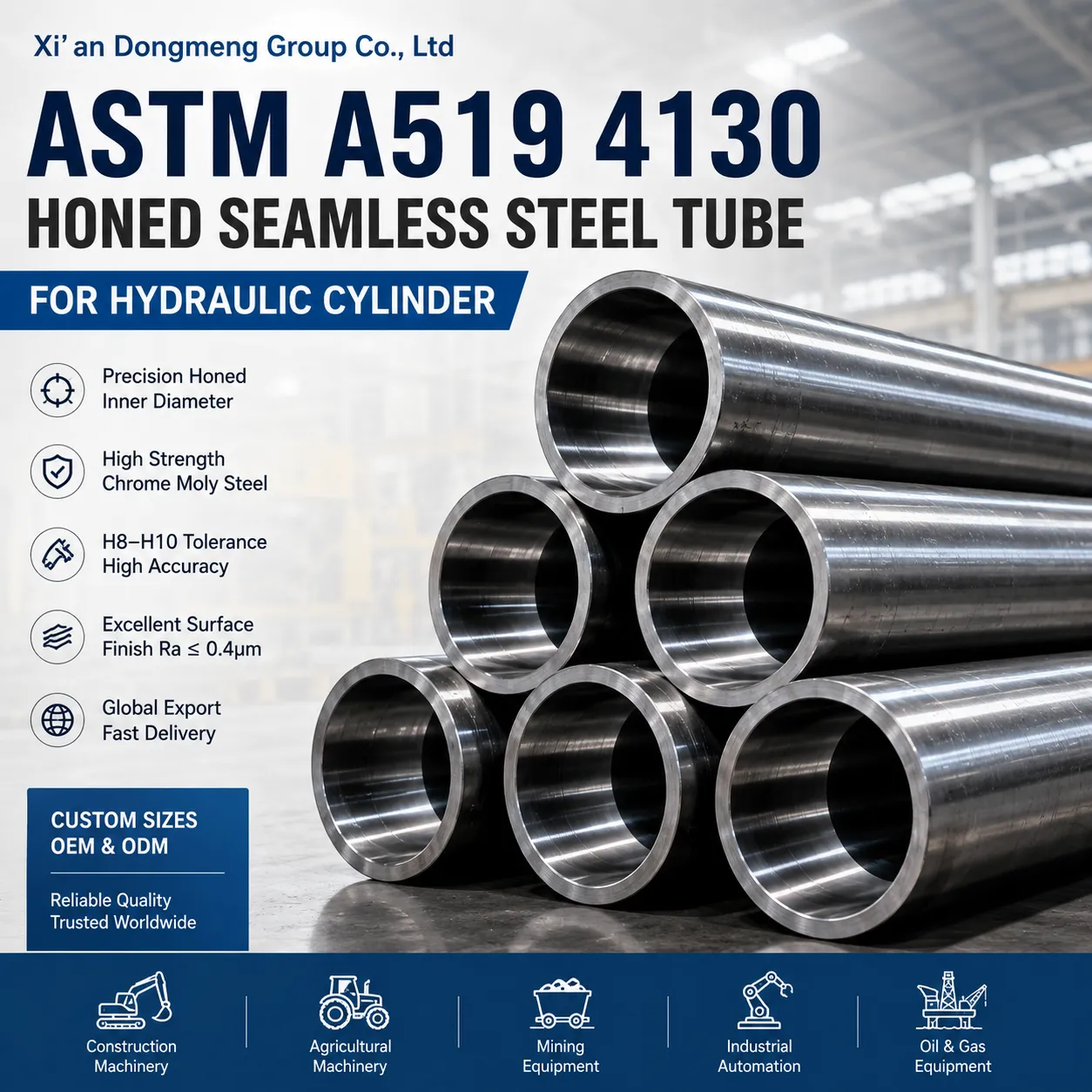

ASTM A519 4130 brušena bešavna čelična cijev
Cijevi od krom-molibne legure za bačve hidrauličkih cilindara i precizne OEM komponente
Xi'an Dongmeng Group Co., Ltd. isporučuje ASTM A519 Grade 4130 brušene bešavne čelične cijevi za proizvođače hidrauličkih cilindara, tvrtke za strojnu obradu i industrijske OEM proizvođače. Pošaljite svoje gotove dimenzije, stanje materijala i zahtjeve za pregled za ponudu na temelju vašeg crteža.
Standard proizvoda:ASTM A519/A519M, izdanje navedeno u narudžbenici.
Ocjena materijala:SAE 4130, obično nazvan AISI 4130; UNS G41300.
Vrsta čelika:Niskolegirani krom-molibden čelik koji se može toplinski obraditi.
Oblik proizvoda:Bešavne mehaničke cijevi s precizno obrađenim unutarnjim provrtom.
Proces bušenja:Honanje; SRB alternativa zahtijeva odobrenje kupca.
Dimenzije:Gotovi ID, OD, minimalni zid i duljina prema odobrenoj specifikaciji.
Uvjeti isporuke:Žareno, normalizirano, oslobođeno naprezanja ili kaljeno, prema dogovoru.
Dokumentacija:Certificiranje materijala i evidencija pregleda gotovih cijevi kako je navedeno.
Zatražite ponudu · Pošaljite svoj crtež
Brza navigacija:Specifikacije · Uvjeti isporuke · Tolerancije provrta · Inspekcija · Često postavljana pitanja · RFQ
Pregled ASTM A519 4130 brušene bešavne čelične cijevi
4130 brušena cijev kombinira bešavno tijelo cijevi od legure čelika s unutarnjim završnim otvorom. Stanje materijala određuje njegova mehanička svojstva, dok specifikacija provrta određuje dimenzijsko pristajanje i površinske zahtjeve za spojne komponente.
Za nabavu hidrauličkih cilindara definirajte oboje:
Tijelo cijevi:standard materijala, stupanj, stanje proizvodnje i zahtijevana mehanička svojstva.
Gotov provrt:granice promjera, tekstura površine, geometrija i metoda pregleda.
Ova razlika pomaže timovima za nabavu da usporede ponude prema istim kriterijima prihvaćanja.
Što je važno pri naručivanju cijevi cilindra 4130
Materijalno stanje usklađeno s načinom proizvodnje
Odredite hoće li cijev biti podvrgnuta daljnjoj strojnoj obradi, zavarivanju ili toplinskoj obradi nakon isporuke.
Zahtjevi za provrt usklađeni sa sustavom brtvila
Odredite toleranciju dimenzija i teksturu površine koristeći crtež cilindra i preporuke proizvođača brtve.
Minimalni zid procijenjen nakon završetka
Zahtjevi prihvaćanja trebaju se primjenjivati na isporučenu cijev, uključujući materijal uklonjen tijekom završne obrade provrta.
Inspekcijski zapisi povezani s isporučenim materijalom
Povežite izvješće o inspekciji gotove cijevi s toplinom materijala ili proizvodnom serijom.
Specifikacije proizvoda
Konfiguracija opskrbe potvrđuje se prema veličini cijevi, završnoj duljini, stanju materijala i traženom planu inspekcije.
| Artikal | Specifikacija za potvrdu |
|---|---|
| Proizvod | ASTM A519 Grade 4130 brušena bešavna čelična cijev |
| Osnovna cijev | Bešavne mehaničke cijevi; vruće ili hladno dovršene rute kako je navedeno |
| Standardno izdanje | Odredite potrebno izdanje ASTM A519/A519M |
| Upravne jedinice | Inch-pound ili SI zahtjevi navedeni u narudžbenici |
| Završeni unutarnji promjer | Nominalni ID s gornjom i donjom granicom |
| Vanjski promjer | Nazivni OD i primjenjiva tolerancija |
| Debljina stijenke | Nazivni zid i potrebni minimalni gotovi zid |
| Duljina | Duljina reza ili duljina obrade, uključujući toleranciju |
| Materijalno stanje | Dogovoreno toplinsko i mehaničko stanje |
| Završna obrada provrta | Honanje; SRB zamjena samo uz pismeno odobrenje |
| Tekstura površine | Ra i dodatni parametri koje zahtijeva nacrt ili specifikacija brtve |
| Geometrija | Ravnost, zaobljenost, cilindričnost i varijacije stjenke gdje je potrebno |
| Završava | Odrezani krajevi ili dodatna priprema krajeva prema odobrenom opsegu |
| Očuvanje | Unutarnja zaštita od hrđe i vanjska zaštita odabrana za narudžbu |
| Inspekcijski dokumenti | Certifikat materijala, izvješće o dimenzijama i dodatna evidencija prema narudžbi |
ASTM A519/A519M je specifikacija za bešavni ugljični i legirani čelikmehaničke cijevi. Njegov objavljen opseg uključuje okrugle cijevi do i uključujući12¾ in. [325 mm] vanjski promjer. Za veće dimenzije potrebna je izričito dogovorena tehnička osnova. Ovaj standardni opseg ne utvrđuje stvarni opseg proizvodnje dobavljača.
Standardi i dokumenti: definirajte svaki zahtjev zasebno
| Referenca | Uloga u specifikaciji nabave |
|---|---|
| ASTM A519/A519M | Osnovni zahtjevi za bešavne mehaničke cijevi |
| SAE 4130 / UNS G41300 | Identifikacija materijala |
| ISO 286-2 | Tolerancija gotovih rupa kada je navedena ISO klasa tolerancije |
| Crtež kupca | Završene dimenzije, geometrija, površinska tekstura i krajnje značajke |
| EN 10204 | Vrsta dokumenta o inspekciji na zahtjev |
Standard materijala, specifikacija gotove bušotine i zahtjevi inspekcijskog dokumenta trebali bi se pojaviti u narudžbenici.
Odabir uvjeta isporuke
Odaberite stanje materijala prije dovršetka mehaničkih granica prihvatljivosti.
| Traženi uvjet | Razmatranje nabave |
|---|---|
| Žareno | Razmotrite planove obrade koji zahtijevaju mekše uvjete isporuke; identificirati svaku naknadnu toplinsku obradu |
| Normalizirano | Potvrdite potrebna vlačna svojstva i tvrdoću za odgovarajući dio cijevi |
| Hladno obrađeno i oslobođeno stresa | Identificirajte slijed hladne obrade i smanjenja naprezanja pri planiranju dimenzionalne stabilnosti |
| Ugašena i temperirana | Navedite potrebnu čvrstoću, tvrdoću i osnovu ispitivanja za odobreni dizajn komponente |
Objavljene informacije o cijevima 4130 razlikuju žareni ili normalizirani materijal od kaljenog i kaljenog materijala. Njihova svojstva treba vrednovati odvojeno.
Mehanička svojstva koja treba uključiti u narudžbu
| Vlasništvo | Podaci potrebni za prihvaćanje |
|---|---|
| Vlačna čvrstoća | Potreban minimum ili raspon, jedinice i uvjeti ispitivanja |
| Granica razvlačenja | Tražena vrijednost i dogovorena metoda određivanja prinosa |
| Elongacija | Minimalna vrijednost, mjerna duljina i osnova uzorka |
| Tvrdoća | Potreban raspon, skala tvrdoće i mjesto mjerenja |
| Udarna žilavost | Ispitna temperatura, veličina uzorka, orijentacija i kriteriji prihvatljivosti, ako je potrebno |
| Pokrivenost testa | Primjenjivi standardni zahtjevi i dogovorena dodatna ispitivanja |
Jedan raspon vlačne čvrstoće ili tvrdoće ne može opisati svako stanje isporuke 4130. Koristite mehaničke podatke povezane s naručenim stanjem i bazom ispitivanja. Povijesna dopunska tablica ASTM A519-06 eksplicitno identificira njegova navedena vlačna svojstva i tvrdoću kaotipične vrijednosti; ne bi se trebali predstavljati kao univerzalni zajamčeni minimumi. sanonpipe.com
4130 Referenca kemijskog sastava
Sljedeći referentni rasponi toplinske analize izraženi su u težinskim postocima.
| Element | Referentni raspon / maksimum |
|---|---|
| Ugljik, C | 0.28–0.33% |
| Mangan, Mn | 0.40–0.60% |
| Silicij, Si | 0.15–0.35% |
| Fosfor, P | Manje od ili jednako 0,040% |
| Sumpor, S | Manje od ili jednako 0,040% |
| krom, kr | 0.80–1.10% |
| Molibden, Mo | 0.15–0.25% |
Ovi rasponi podržani su tablicom ASTM A519-06 Grade 4130 i objavljenom referencom kemije A519 4130 tvrtke American Piping Products. Prihvaćanje se mora provjeriti prema naručenom standardnom izdanju i potvrdi o materijalu. sanonpipe.com
Ako vaša specifikacija zahtijeva strožu granicu fosfora, dodatne granice zaostalih elemenata ili analizu proizvoda, te zahtjeve izričito uključite u narudžbu.
Tolerancije gotovih provrta i kvaliteta površine
Primjeri provrta ISO H8, H9 i H10
Primjeri u nastavku prikazuju ograničenja konačnog promjera u milimetrima koristeći širine tolerancije ISO 286-2:2010 i nulto donje odstupanje H rupe.
| Nazivni provrt | H8 Ograničenja promjera | H9 Ograničenja promjera | H10 Ograničenja promjera |
|---|---|---|---|
| 50 mm | 50.000–50.039 mm | 50.000–50.062 mm | 50.000–50.100 mm |
| 80 mm | 80.000–80.046 mm | 80.000–80.074 mm | 80.000–80.120 mm |
| 100 mm | 100.000–100.054 mm | 100.000–100.087 mm | 100.000–100.140 mm |
| 200 mm | 200.000–200.072 mm | 200.000–200.115 mm | 200.000–200.185 mm |
Ovo su referentni primjeri tolerancije. Potvrdite traženu klasu i izvedivost gotove veličine tijekom ponude. ISO 286-2:2010
H8, H9 i H10 adresa veličine provrta. Odvojeno navedite okruglost, cilindričnost, ravnost i varijaciju stjenke kada utječu na sklapanje ili izvedbu.
Odredite teksturu površine za odabrani pečat
Uključite parametre koje zahtijeva nacrt brtve ili cilindra:
Granice Ra i Rz.
Rpk, Rvk ili zahtjevi omjera materijala gdje je primjenjivo.
Zahtjevi za postavljanje površine ili uzorak za brušenje.
Mjesta mjerenja i postavke procjene.
Zahtjevi za čistoćom i očuvanjem prije sastavljanja.
Učinkovitost brtve ovisi o interakciji između brtve, tekućine i spojne površine. Jedna vrijednost Ra ne opisuje u potpunosti tu površinu. Tehničke smjernice Trelleborga uključuju dodatne parametre teksture i razlikuju brušene provrte cilindra od provrta bruniranih valjkom.
Honanje i SRB
Brušenjekoristi abrazivni alat za završetak provrta.
Skidanje i poliranje valjkomkombinira rezanje s bruniranjem valjkom i proizvodi drugačiju strukturu površine.
Navedite traženi proces u Zahtjevu za ponudu. Ako je honanje obavezno, zahtijevajte odobrenje prije bilo kakve zamjene procesa. www.sunnen.com
Pošaljite svoju specifikaciju provrta
Primjeri izračunate težine cijevi
Ovi primjeri podržavaju preliminarne izračune kupnje i prijevoza.
Osnova za izračun:nominalne gotove dimenzije i pretpostavljenu gustoću čelika od7.850 kg/m³.
| Gotov ID | OD | Nazivni zid | Izračunati kg/m | Izračunato lb/ft |
|---|---|---|---|---|
| 2.000 in. | 3.000 in. | 0,500 in. | 19.89 | 13.36 |
| 3.000 in. | 4.000 in. | 0,500 in. | 27.84 | 18.71 |
| 4.000 in. | 5.000 in. | 0,500 in. | 35.80 | 24.06 |
| 4.000 in. | 6.000 in. | 1.000 in. | 79.55 | 53.46 |
| 5.000 in. | 6.000 in. | 0,500 in. | 43.75 | 29.40 |
| 6.000 in. | 8.000 in. | 1.000 in. | 111.37 | 74.84 |
Formula:
Težina u kg/m=0.006165 × (OD² − ID²), s OD i ID u milimetrima.
Tablica sadrži primjere izračunatih dimenzija. Stvarna težina pošiljke ovisi o varijacijama dimenzija, isporučenoj duljini, krajnjoj obradi i pakiranju.
Proizvodnja i planiranje proizvodnje
Potvrdite redoslijed obrade
Projekt može uključivati proizvodnju bešavnih cijevi, hladnu završnu obradu, toplinsku obradu, rezanje, završnu obradu provrta i završnu inspekciju. Odobreni slijed trebao bi isporučiti i traženo stanje materijala i gotove dimenzije.
Recite nam hoće li isporučena cijev biti podvrgnuta:
Krajnja obrada ili rezanje navoja.
Zavarivanje otvora, baza ili drugih dodataka.
Daljnja toplinska obrada.
Unutarnji premaz ili druga površinska obrada.
Završno brušenje nakon izrade.
Preporuka za nabavu:potvrditi nizvodno zavarivanje i toplinsku obradu prije dogovora o konačnoj veličini provrta. Ove operacije mogu zahtijevati dodatak za strojnu obradu, provjeru dimenzija ili doradu.
Razmatranja zavarivanja
4130 zahtjevi za zavarivanje ovise o stanju materijala, debljini presjeka, ograničenju spoja, potrošnom materijalu, kontroli vodika i unosu topline.
Koristite kvalificirani postupak zavarivanja koji odgovara komponenti. Prethodno zagrijavanje, međuprolazna kontrola i obrada nakon zavarivanja trebaju slijediti taj postupak. Jedan raspon predgrijavanja ne bi trebao biti primijenjen na svaku 4130 cijev ili spoj. TWI smjernice identificiraju sastav, debljinu, konfiguraciju spoja i uvjete zavarivanja kao čimbenike koji utječu na kontrolu vodikovog pucanja. TWI
Zaštita od korozije
4130 je niskolegirani čelik. Odaberite vanjsku zaštitu i unutarnju zaštitu za radno okruženje i uvjete transporta.
Ako je potreban unutarnji premaz, definirajte gotove dimenzije i teksturu površine nakon premazivanja, zajedno sa zahtjevima kompatibilnosti za tekućinu i brtve.
Aplikacija Fit
| Kupac / Prijava | Zahtjevi za potvrdu |
|---|---|
| Proizvođači hidrauličkih cilindara | Gotovi provrt, minimalna stijenka, mehanička svojstva i zahtjevi za brtvljenje |
| OEM proizvođači opreme za rukovanje materijalom | Crtež cilindra, ciklus opterećenja, krajnji spojevi i ruta izrade |
| Proizvođači industrijskih strojeva | Geometrija provrta, stanje materijala i sučelja sklopa |
| Dobavljači popravaka i zamjene cilindara | Specifikacija materijala i dimenzija odobrena od strane inženjera |
| Tvrtke za preciznu strojnu obradu | Dodatak za strojnu obradu, tvrdoća i naknadna toplinska obrada |
Radni tlak cilindra mora se uspostaviti kroz dizajn komponente koristeći gotovu geometriju, prihvaćena svojstva materijala i detalje spoja. Sam naziv stupnja ne određuje nazivni tlak.
Usporedba 4130 s drugim materijalima za brušene cijevi
| Materijal | Razmatranje odabira |
|---|---|
| ASTM A519 4130 | Upotrijebite kada crtež specificira ovaj krom-molibni stupanj i njegove potrebne uvjete isporuke |
| ASTM A519 4140 | Drugačiji stupanj legure; usporedite kemiju, toplinsku obradu i potrebna mehanička svojstva prije zamjene |
| EN 10305-1 25CrMo4 | Još jedna vrsta krom-molibana za precizne cijevi, s različitim kemijskim sastavom i zahtjevima isporuke |
| EN 10305-1 E355 | Drugačiji put specifikacije materijala i proizvoda; procijeniti u odnosu na crtež komponente |
4130 i 25CrMo4 ne bi se trebali predstavljati kao automatski zamjenjivi. Na primjer, njihovi referentni rasponi ugljika i mangana razlikuju se. Svaka zamjena zahtijeva pregled kompletne specifikacije.
Inspekcija i materijalna dokumentacija
Definirajte opseg inspekcije koristeći naručene standardne zahtjeve i sve dodatne kriterije prihvaćanja.
| Stavka inspekcije | Zapis / Osnova prihvaćanja |
|---|---|
| Materijalni identitet | Stupanj i toplinski broj povezan s isporučenim cijevima |
| Kemija | Rezultati potvrde o materijalu provjereni prema važećim specifikacijama |
| Mehanička svojstva | Rezultati i uvjeti ispitivanja gdje se zahtijevaju narudžbom |
| Gotove dimenzije | ID, OD, zid i duljina izmjereni prema odobrenim granicama |
| Geometrija provrta | Dogovorene mjere za okruglost, cilindričnost i ravnost |
| Tekstura površine | Potrebni parametri, mjesta mjerenja i postavke procjene |
| Dodatni NDT | Metoda, pokrivenost, osjetljivost i kriteriji prihvatljivosti unaprijed navedeni |
| Konačna konzervacija | Čistoća, zaštita od hrđe, zaštita krajeva i identifikacija |
Certifikat materijala i izvješće o gotovom provrtu
ZatražiteEN 10204 Certifikat o inspekciji tipa 3.1gdje je potrebno, zajedno s dogovorenim izvješćem o inspekciji gotove cijevi.
Potvrda o materijalu i izvješće o bušotini imaju različite svrhe. Povežite oboje s isporučenom toplinom ili šaržom kako bi kupac mogao provjeriti usklađenost materijala i gotove dimenzije.
Svjedočenje treće strane ili certifikacija tipa 3.2 zahtijevaju definirani inspekcijski aranžman. Pečat treće strane sam po sebi ne utvrđuje sukladnost tipa 3.2.
Pakiranje, označavanje i planiranje otpreme
Potvrdite pakiranje uz narudžbu:
Očuvanje provrta kompatibilno s procesom čišćenja i sastavljanja kupca.
Krajnja zaštita za smanjenje kontaminacije i štete pri rukovanju.
Separatori ili omoti za zaštitu gotovih površina.
Identifikacija svežnja ili sanduka povezana s popisom pakiranja.
Težina paketa i zahtjevi za podizanje.
Zahtjevi odredišta za drvenu ambalažu, gdje je primjenjivo.
Navedite željeni Incoterm, imenovano odredište i traženi datum isporuke. Posebno potvrdite raspored proizvodnje i procjenu prijevoza tereta.
MOQ, probne količine i vrijeme otpreme ovise o traženoj veličini, stanju, opsegu završne obrade i zahtjevima inspekcije.
Što potvrditi u svojoj ponudi
Za jasnu usporedbu kupnje zatražite potvrdu:
Standardno izdanje, stupanj i uvjet isporuke.
Gotove dimenzije, tolerancije i minimalni zid.
Potreban proces provrta i specifikacija površine.
Kriteriji mehaničkog prihvaćanja i opseg pregleda.
Dokumentacija, pakiranje, količina i uvjeti otpreme.
Za ponovnu kupnju uključite očekivanu godišnju potražnju i količine u prodaji.
Često postavljana pitanja
1. Uključuje li ASTM A519 stupanj 4130 automatski H8 brušeni provrt?
Ne. Zasebno navedite toleranciju gotovog provrta. Uključite ISO klasu ili eksplicitna ograničenja promjera, zajedno sa zahtjevima površine i geometrije.
2. Koji uvjet isporuke trebam izabrati?
Upotrijebite crtanje komponenti i način proizvodnje. Žareni, normalizirani, oslobođeni naprezanja i kaljeni i otpušteni materijali moraju se ocijeniti u odnosu na vlastite zahtjeve prihvatljivosti.
3. Može li SRB zamijeniti honanje?
Zamjena zahtijeva odobrenje kupca. Potvrdite da dobivena površinska tekstura i geometrija zadovoljavaju zahtjeve za brtvljenje i komponente.
4. Je li 4130 ekvivalent 4140 ili 25CrMo4?
Različite su ocjene. Usporedite punu kemiju, stanje materijala, zahtjeve mehaničkog prihvaćanja i standard proizvoda prije nego što odobrite zamjenu.
5. Koliki pritisak može izdržati cijev cilindra 4130?
Dopušteni radni tlak ovisi o kompletnom dizajnu cilindra, uključujući minimalnu gotovu stijenku, svojstva materijala, zahtjeve za zamor i krajnje spojeve.
6. Mogu li naručiti u inčima ili milimetrima?
Identificirajte upravljački sustav jedinica i ASTM oznaku u narudžbenici. Držite pretvorene referentne dimenzije jasno odvojene od granica prihvatljivosti.
7. Može li se cijev zavariti nakon isporuke?
Potvrdite isporučeno stanje i predloženi spoj s inženjerom za zavarivanje. Postupak zavarivanja mora uzeti u obzir stupanj, debljinu presjeka i naknadnu obradu.
8. Koje inspekcijske dokumente trebam zatražiti?
Navedite potrebnu potvrdu o materijalu i izvješće o konačnoj inspekciji provrta. Dodajte zahtjeve NDT-a, testiranja na udar ili inspekcije treće strane kada je to potrebno vašim specifikacijama kupnje.
9. Mogu li zatražiti rezne duljine, obradu krajeva ili uzorke?
Uključite ove zahtjeve u Zahtjev za ponudu. Izvedivost, stanje uzorka, opseg strojne obrade i količina probne narudžbe potvrđuju se za traženu konfiguraciju cijevi.
10. Što određuje cijenu i vrijeme isporuke?
Ključni čimbenici uključuju dimenzije cijevi, stanje materijala, zahtjeve za završnu obradu provrta, količinu, opseg pregleda i pakiranje. Ponuda treba identificirati potvrđeni opseg isporuke i raspored otpreme.
Zatražite ponudu na temelju crteža
Pošaljite svoje dimenzije i količinu za početak pregleda ponude.
Uključite:
Gotovi ID × OD × duljina, s jedinicama.
Količina u komadima, dužina ili ukupna težina.
Potrebno materijalno stanje, ako je poznato.
Tolerancija provrta i specifikacija površine ili priloženi crtež.
Dokumenti inspekcije i dodatna ispitivanja.
Odredište i traženi datum isporuke.
Ako se neki zahtjevi još razvijaju, pošaljite crtež ili pojedinosti aplikacije i identificirajte stavke koje je potrebno pregledati.
Xi'an Dongmeng Group Co., Ltd.
Telefon: +86 15769214734
Email: office@dongmjd.com
WhatsApp: +86 15769214734
Adresa:Soba 4107, zgrada Runfeng, nova ulica Sanqiao, okrug Weiyang, grad Xi'an, provincija Shaanxi, Kina. Zatražite ponudu za čelik i legure
Popularni tagovi: ASTM A519 4130 brušena cijev, 4130 brušena bešavna čelična cijev, SAE 4130 cijev hidrauličkog cilindra, kromirana moly cijev cilindra, 4130 dobavljač brušenih cijevi, hladno vučena 4130 bešavna cijev, cijev od legiranog čelika s preciznim provrtom, normalizirana 4130 cijev, kaljena i poboljšana 4130 cijev, prilagođena cijev cilindra 4130, 4130 u odnosu na 4140 brušenu cijev, ASTM A519 1035 Izbrušena besšavna čelična cijev za hidraulični cilindar, DIN2391 1 cijev za honiranje, EN 10305 1 42CrMo4 Honirana bezšavna čelična cijev, EN 10305 1 C35E Honirana besšavna čelična cijev, H9 ISO cilindrične cijevi, ISO H8 tolerancijske cilindrične cijevi
